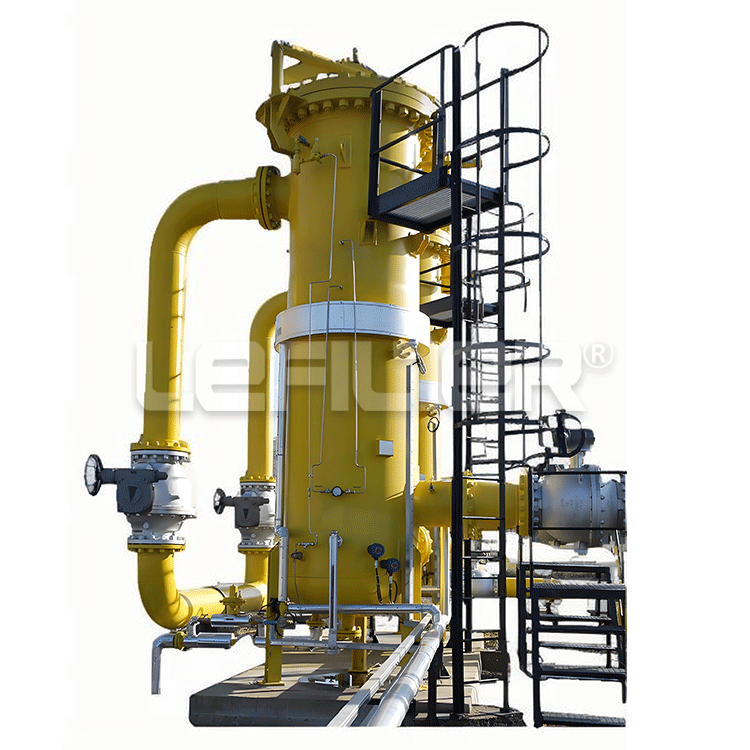

天然气旋流高效分离器

 产品介绍

天然气旋流高效分离器是天然气常用的过滤设备，含杂质的天然气进入天然气过滤分离器后，在内部做高速旋转运动，产生离心力，在离心力作用下，密度较大的固体颗粒和液滴被甩向分离器壁面，沿壁面下落至底部的排污口排出，而净化后的天然气则从顶部的出气口流出。

结构组成：

壳体：主要承压件，由筒体、上下封头等组成，为内部部件提供保护和支撑。

进、出气管：进气管位于筒体中部，天然气由此进入分离器；出气管位于上封头处，净化后的天然气从此排出。

旋风子：气、固、液分离的核心元件，由一根或多根旋风子构成旋风分离组件。

检查口（人孔）：用于设备内部检查或清理，筒体直径>dn800的旋风分离器，下部积灰腔处一般应设置人孔。

冲洗口：用于连接冲洗设备，对积灰腔及其内壁上的灰垢进行清理和冲洗。

清灰口与排污口：设备冲洗时，清灰口用于排液及灰尘；非冲洗时，排污口用于排污。

 产品参数

品牌：国海

处理能力：50m³-50000m³/h

工作压力：0.1-10MPa。

工作温度：-20℃-80℃

分离效率：85%-99%(精度不同效率不同）

进出口口径:DN50-DN800

材质：碳钢、不锈钢材质

结构形式：立式、卧式

根据客户要求可选型各项参数

 性能优势

高效分离：对于10μm及以上的固体粉尘或液滴，分离效率可达99%以上，能有效保护下游设备。

压力损失小：正常工作条件下，单台旋风分离器在工况点压降不大于0.015MPa，对天然气输送压力影响小。

结构简单：无需复杂的附属设备，占地面积小，安装、操作和维护都较为方便。

适应性强：可在不同压力、流量条件下稳定工作，能适应多种工况变化，适用于不同规模的天然气处理系统。

 应用行业

城市燃气供应系统：安装在城市燃气管网中，去除天然气中的杂质和液滴，保护管道、调压设备、计量设备和燃气器具，确保燃气供应安全稳定。

工业燃气应用：在冶金、化工、电力、建材等工业领域，用于处理工业生产中使用的天然气，防止杂质对工业设备造成损害，保证生产过程正常进行。
